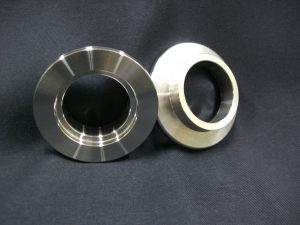

NWフランジ

NW/KF（Klein Flange）規格は真空分野での低真空～高真空領域で使用される配管継手部品から構成されます。 同じサイズのフランジの間に封止するためのOリングをつけてクランプで締め付けることで真空を保つことができます。

NWフランジ（ブランク）
SUS304

名称 TYPE φA φB φC T T1
NW10 ブランク A 30 12.2 6 5 2.5
NW16 ブランク A 30 17.2 6 5 2.5
NW25 ブランク A 40 26.2 20 5 2.5
NW40 ブランク A 55 41.2 35 5 2.5
NW50 ブランク A 75 52.2 46 5 2.5
NW63 ブランク A 87 70.2 64 5 2.5
NW80 ブランク A 114 83 73 11 2.5
NW100 ブランク A 134 102 92 11 2.5
NW160 ブランク A 190 153 143 11 2.5
NW200 ブランク A 252 213 203 11 2.5



名称 TYPE φA φB φC T T1
NW10 ブランク B 30 12.2 – 5 –
ブランク B 30 12.2 – 6 –
NW16 ブランク B 30 17.2 – 5 –
ブランク B 30 17.2 – 6 –
NW25 ブランク B 40 26.2 – 5 –
ブランク B 40 26.2 – 6 –
NW40 ブランク B 55 41.2 – 5 –
ブランク B 55 41.2 – 6 –
NW50 ブランク B 75 52.2 – 5 –
ブランク B 75 52.2 – 6 –



NWフランジ（穴明き）
SUS304

名称 φA φB φC T 適合パイプ
NW16 穴明き 30 17.2 6.4 5 φ6.35
穴明き 30 17.2 9.6 5 φ9.53
穴明き 30 17.2 12.8 5 φ12.7
NW25 穴明き 40 26.2 6.4 5 φ6.35
穴明き 40 26.2 9.6 5 φ9.53
穴明き 40 26.2 12.8 5 φ12.7
NW40 穴明き 55 41.2 6.4 5 φ6.35
穴明き 55 41.2 9.6 5 φ9.53
穴明き 55 41.2 12.8 5 φ12.7
NW50 穴明き 75 52.2 6.4 5 φ6.35
穴明き 75 52.2 9.6 5 φ9.53
穴明き 75 52.2 12.8 5 φ12.7

＊上記の内容は規格のパイプ外径によるものです。
上記以外の内径は、ブランクフランジより追加工いたします。

NWフランジ（ショート）
SUS304/SUS316L


ショートフランジ　長さ10L

名称 TYPE φA φB φC φD L
NW10 A 30 12.2 10.0 13.8 10
NW16 B 30 17.2 17.5 21.7 10
NW25 A 40 26.2 23.0 27.2 10
NW40 A 55 41.2 37.1 42.7 10
NW50 B 75 52.2 54.9 60.5 10

ショートフランジ　長さ20L

名称 TYPE φA φB φC φD φE L
NW10 A 30 12.2 10.1 13.8 20
NW16 B 30 17.2 17.5 21.7 20
E 30 17.2 17.5 21.7 20
A 30 17.2 16.0 20.0 20
NW25 A 40 26.2 23.0 27.2 20
A 40 26.2 24.0 27.2 20
NW40 A 55 41.2 37.1 42.7 20
A 55 41.2 39.0 42.7 20
NW50 B 75 52.2 54.9 60.5 20
B 75 52.2 57.2 60.5 20
NW63 C 87 70.2 70.2 76.3 20
NW80 C 114 83.0 83.0 89.1 20
D 114 83.0 83.0 89.3 20
NW100 B 134 102 108.3 114.3 20
D 134 102 102.0 114.5 20
NW125 D 161 127.0 127.0 140.8 20
NW160 B 190 153.0 158.4 165.2 20
D 190 153.0 153.0 166.5 20
NW200 D 252 213.0 213.0 217.8 20
NW250 D 301 261.0 261.0 269.0 20
NWフランジ（ロング）
SUS304


ロングフランジ　長さ50L

名称 TYPE φA φB φC φD L
NW10 A 30 12.2 10.0 13.8 50
NW16 B 30 17.2 17.5 21.7 50
D 30 17.2 17.5 21.7 50
A 30 17.2 16.0 20.0 50
NW25 A 40 26.2 23.0 27.2 50
A 40 26.2 24.0 27.2 50
NW40 A 55 41.2 37.1 42.7 50
A 55 41.2 39.0 42.7 50
NW50 B 75 52.2 54.9 60.5 50
B 75 52.2 57.2 60.5 50
NW63 C 87 70.2 70.2 76.3 50

ロングフランジ　長さ70L

名称 TYPE φA φB φC φD L
NW16 B 30 17.2 17.5 21.7 70
D 30 17.2 17.5 21.7 70
A 30 17.2 16.0 20.0 70
NW25 A 40 26.2 23.0 27.2 70
NW40 A 55 41.2 37.1 42.7 70
